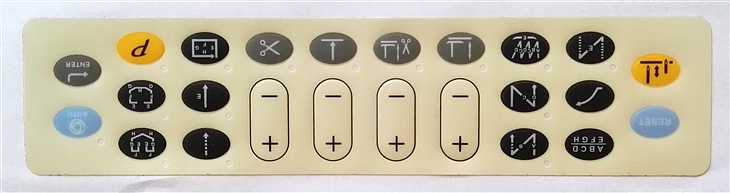

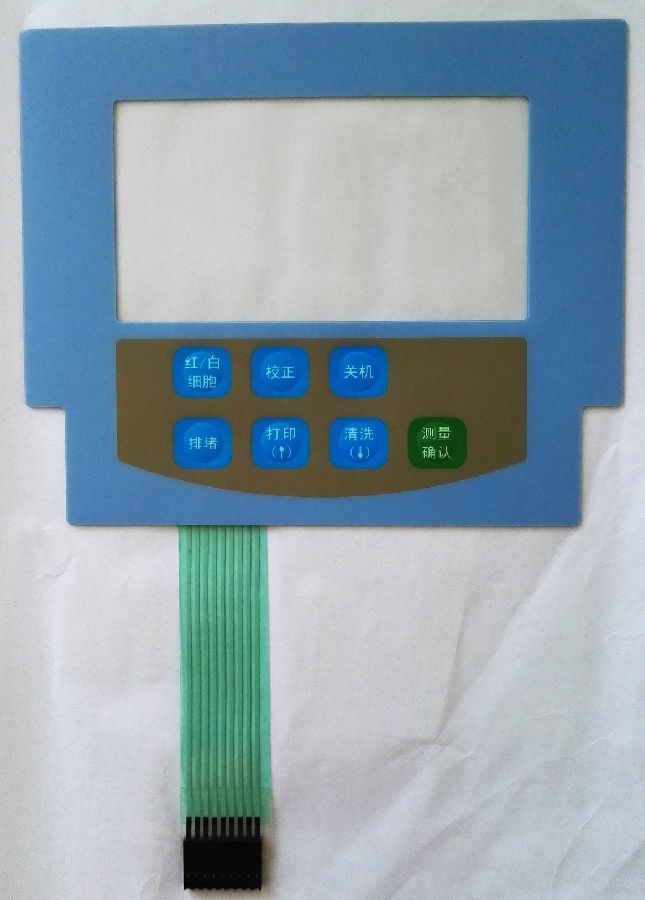

薄膜开关面板

薄膜开关面板

薄膜开关的优点是整体扁平、体形薄、质量小、防尘性好、耐水性优良,属半封闭结构。另外,面板设计和颜色的选择自由度大。其应用范围正向台式计算机、复印机、传真机、玩具

  • 产品详情页1

  • 产品详情页2

  • 附加产品资料

  • 产品说明

薄膜开关的优点是整体扁平、体形薄、质量小、防尘性好、耐水性优良,属半封闭结构。另外面板设计和颜色的选择自由度大。其应用范围正向台式计算机、复印机、传真机、玩具、方型计算机、文字处理机等领域方面不断扩展。

 薄膜开关与薄膜开关面板的制作工艺一般是:

 电极板处理→制作丝网印版→网印银浆→干燥→网印碳精浆→干燥→冲压加工→网印面板→装配。

 下面简要介绍薄膜开关材料及网印工艺。

 1.基材

 适用于制作薄膜开关面板的基材有以下几种:

 (1)聚氯乙烯薄膜

 耐温性能较差,特别是在高温条件下,其软化温度为 59℃,弹性不及聚碳酸酯薄膜好。但它具有较高的延伸率(130%),又因其价格低廉,故适合于在一般条件下使用。

 (2)聚碳酸酯薄膜

 聚碳酸酯薄膜的使用温度范围极大(-135~135℃),当温度或湿度变时,这种材料的性能变化不大,这样保证了面板能在各类仪器和各种恶劣环境下使用。

 (3)聚酯薄膜

 一般需采用特定的专用油墨。原因在于但因其薄膜的表面难以加工成亚光型的纹理,多呈透明状片材,同时聚酯薄膜的表面对绝大多数的塑料油墨不能获得满意的印刷效果。它的优优势是耐温性和弹性均较好,价格介于聚碳酸酯薄膜与聚氯乙烯薄膜之间。

 (4)聚乙烯薄膜

 聚乙烯薄膜具有较好的物理性能和化学特性,并能耐多种化学药品,如醇类、脂肪烃类、芳烃类、酯类、酮类及醇醚类等。但聚乙烯薄膜的售价较高。

 2.网印工艺

 (1)丝网印版的制作

 ①丝网选择:印制面板一般选用 180~240目丝网,当印刷面板的字符、键框等有外形轮廓要求时,要选用稍高目数的丝网,但以不超过 300~500目为好。

 ②制版方法。直接法、间接法,直间法均可采用。印刷面板多采用法制版;印刷触点、电路可采用间接法的 3号感光膜制版。制版时曝光宜充分,以减少膜层的损失,提高边缘锐度。膜层厚,印刷墨层则厚,厚实的导电墨层是提高导电性、减小阻值的先决条件。

 (2)印刷

 ①面板网印。为保证油墨的印刷适性,印制过程最好在恒温、恒湿的条件下进行。面板网印是印刷在面板背面,以保证薄膜开关面板上的图文永久清晰,不受磨损。

 在印刷色序上,应遵循先深色后浅色的原则。

 ②开关电路网印。印制开关电路的印料最常用的为银浆,而薄膜开关电路中所用的银浆,受基材耐温特性的限制,必须采用低温固化型银浆。

 刮印时,应遵循重回轻刮的原则。采取这种刮印方法,是因为银浆的黏度比普通油墨黏稠,同时还含有金属固体成分的原因。

 3.干燥

 干燥温度一般控制在 85-90℃为宜,在热风下恒温 40分钟。实践证明,干燥不彻底的导电图形往往要比干燥彻底的图形电阻值高数 10倍。
